O que é e para que serve a subestação aérea
Antes de mergulhar nos detalhes, vale aquele lembrete: subestações são estruturas fundamentais para recebimento, transformação, proteção e distribuição da energia elétrica entre diferentes níveis de tensão. Elas funcionam como grandes pontos de troca e adaptação, fazendo a ponte entre o fornecimento bruto das concessionárias e a energia realmente utilizável por residências, comércios ou instalações industriais.
Entre as diferentes topologias, ganha destaque aquela instalada acima do solo, chamada justamente de subestação aérea. Fixada em postes ou em estruturas metálicas elevadas, sua principal missão é receber energia em média tensão (geralmente 13,8 kV ou 34,5 kV, dependendo da concessionária), fazer a transformação para níveis mais baixos (geralmente até 380/220V) e alimenta quadros de distribuição locais.
O Centro Brasileiro de Energia Solar atua fortemente nesse contexto, fornecendo kits fotovoltaicos, assessorias e tecnologias, sempre destacando o papel das subestações aéreas no sucesso de sistemas conectados à rede e em usinas menores.
Transformar energia em oportunidade — esse é o papel silencioso da subestação.
Motivos para adotar a subestação aérea
- Solução rápida para instalações em áreas de difícil acesso, onde a construção de subestações abrigadas seria inviável.
- Menores custos de implantação, especialmente em projetos de geração solar descentralizada.
- Facilidade de manutenção, já que os equipamentos estão acessíveis para inspeção visual e ajustes.
- Flexibilidade para ampliações e modificações futuras.
A escolha por essa configuração muitas vezes parte de uma avaliação técnica e econômica que considera disponibilidade de espaço, custo final, rapidez de implantação e, claro, requisitos da concessionária regional.
Diversidade das subestações: tipos, usos e diferenças essenciais
Embora o foco esteja na versão aérea, o universo das subestações é bem mais amplo. As principais variações vêm do modo como são instaladas e do nível de tensão que manejam.
- Subestação aérea: estrutura externa e elevada, normalmente servida em poste único ou dupla coluna, popular em zonas rurais e pequenas indústrias/comércios.
- Subestação abrigada: instalada em ambientes fechados (edifícios, contêineres ou salas técnicas), geralmente mais robusta em proteção contra intempéries.
- Subestação compacta: montagem pré-fabricada, com todos os componentes integrados, instalada tanto no solo quanto elevada; muito usada em loteamentos e condomínios.
Foco em média tensão
Quando se fala de subestações ligadas a energia solar, trabalhamos prioritariamente com redes de média tensão, que partem de 1kV a 36,2kV (valores segundo a NBR 14039 — mais detalhes sobre a norma no link sobre instalações elétricas de média tensão). A subestação aérea, nesse contexto, não só executa a transformação de tensões, mas também reserva espaço para medições e equipamentos de proteção.
Critérios de escolha
- Espaço disponível: terrenos amplos permitem maiores opções, mas áreas urbanas costumam beneficiar a subestação aérea por ocupar menos espaço horizontal.
- Custo de instalação: estruturas elevadas tendem a ser mais econômicas para potências pequenas a médias, principalmente em projetos solares até 1.000 kVA.
- Aspectos ambientais: presença de árvores, topografia e riscos de alagamento influenciam a decisão.
- Finalidade: sistemas industriais, rurais e usinas solares têm demandas diferentes quanto à proteção e acesso rápido aos equipamentos.
Projetistas e engenheiros têm papel central nessa definição. Um erro de cálculo ou subestimação das necessidades pode levar a sobrecustos ou riscos operacionais futuros. Há vários exemplos nos quais um acompanhamento rígido dos procedimentos salva não só o projeto, mas também vidas.

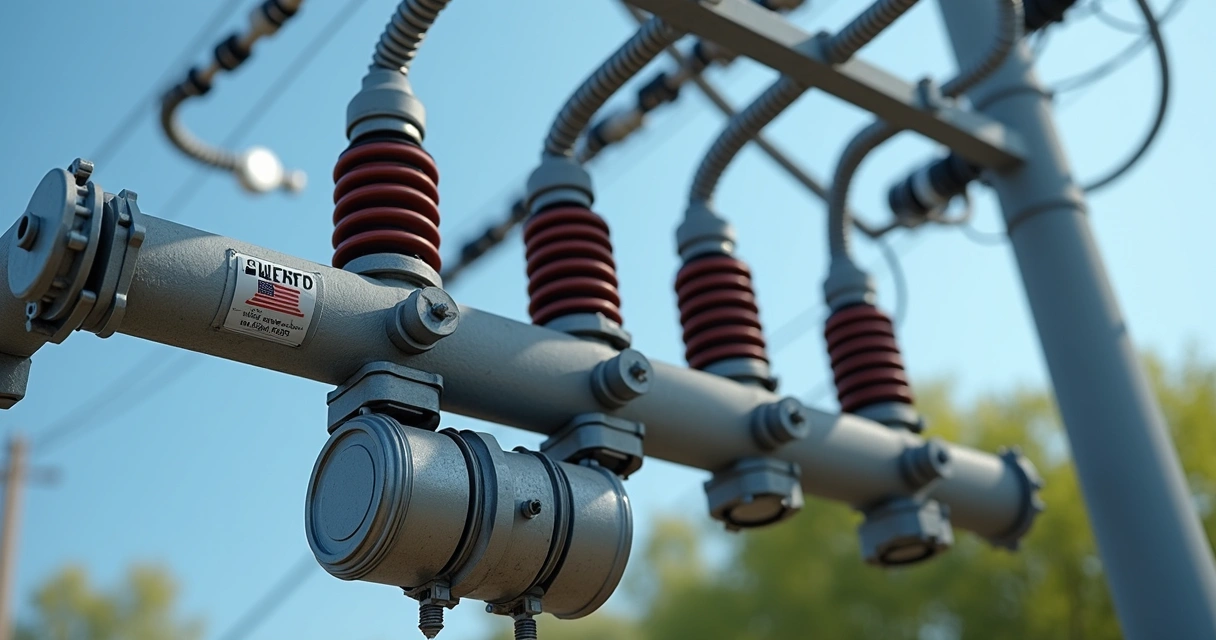

Principais equipamentos de uma subestação aérea
Num relance, o conjunto parece simples. Mas cada peça carrega sua complexidade e relevância, principalmente quando o assunto é proteção. Os elementos básicos incluem:
- Transformador de distribuição: baixa ou média potência, converte a tensão da rede para o padrão de uso local.
- Disjuntores e chaves seccionadoras: permitem o seccionamento e proteção do circuito, isolando áreas em caso de falha ou para manutenção.
- Fusíveis e relés de proteção: interrompem automaticamente o fornecimento ao detectar sobrecorrentes ou curtos-circuitos (equipamentos de proteção em sistemas elétricos).
- Pararraios: desviam surtos de tensão provocados por descargas atmosféricas ou manobras da rede.
- Estrutura de sustentação: tipicamente de concreto ou aço galvanizado, confere sustentação e organiza os componentes de maneira segura.
Equipamentos auxiliares
- Medidores de energia: obrigatórios para controle do consumo e injeção, quando há geração própria (como em sistemas fotovoltaicos on-grid).
- Sistema de aterramento: obrigatório por norma, dissipa eventuais correntes de fuga para o solo.
- Caixas de comando e proteção: abrigam relés, interfaces e dispositivos de automação, aumentando a confiabilidade operacional.
Algumas boas práticas em subestações aéreas recomendam o uso de equipamentos certificados, inspeção periódica visual e monitoramento remoto quando viável. Essas orientações se mostram valiosas não apenas em grandes usinas, mas também em micro e minigeradores solares, beneficiando inclusive empreendimentos apoiados pelo Centro Brasileiro de Energia Solar.

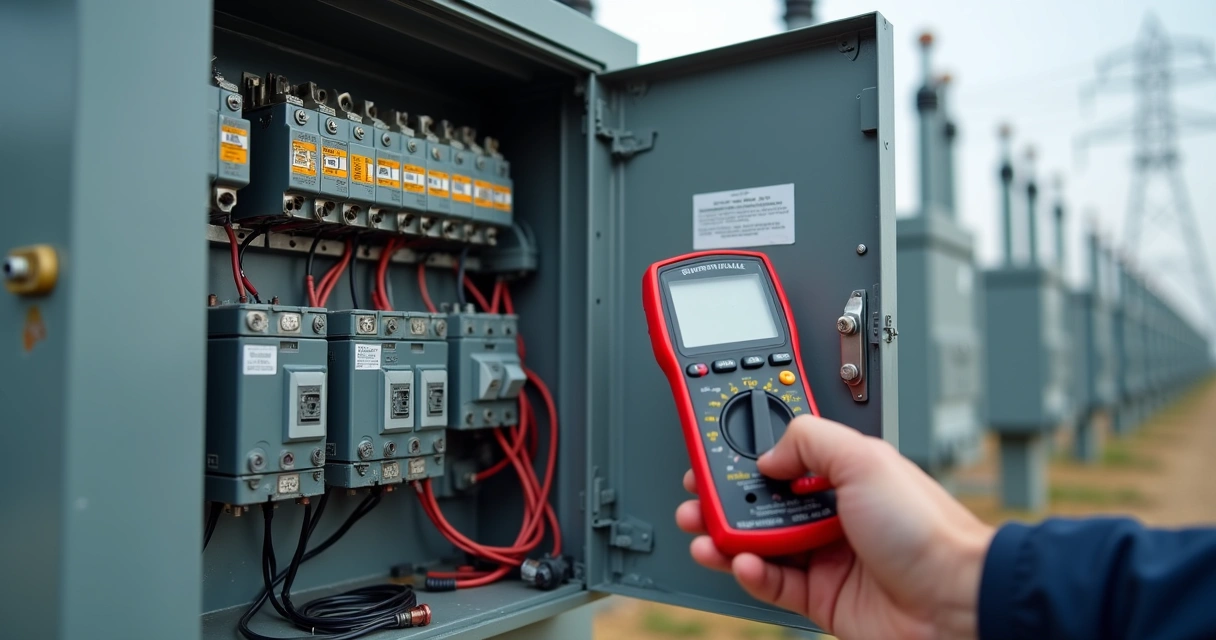

Por que sistemas de proteção são indispensáveis
O primeiro impulso pode ser pensar na subestação como um simples mecanismo de adaptação de tensão. Mas não é só isso. O risco de sobrecarga, curto-circuito, surtos atmosféricos e falhas humanas é real e frequente. Nesses momentos, sistemas de proteção entram em cena com um papel, literalmente, vital.
- Relés de proteção: monitoram parâmetros como corrente e tensão e aciona a abertura dos circuitos ao identificar anomalias.
- Fusíveis limitadores: atuam rapidamente em sobrecorrentes, protegendo equipamentos sensíveis.
- Disjuntores automáticos: além de operar manualmente, identificam e interrompem eventos críticos, evitando acidentes e minimizando danos em cascata.
- Pararraios e supressores: desviam os surtos de energia para a terra, prevenindo panes extensas no conjunto.
De acordo com artigos sobre segurança em usinas e subestações, um bom projeto de aterramento é mandatório, evitando que descargas atmosféricas ou falhas internas prejudiquem operadores ou causem incêndios.
Benefícios e limitações das subestações aéreas
Vantagens
- Rapidez de montagem e comissionamento, permitindo conexão quase imediata à rede após aprovação do projeto.
- Custo reduzido em comparação a estruturas abrigadas, especialmente para projetos de até 500 kVA.
- Facilidade de acesso dos técnicos para inspeções, medições e troca de equipamentos.
- Redução do uso de área útil do terreno, já que são instaladas em altura.
Limitações
- Exposição ao tempo: chuva, ventos e descargas atmosféricas impõem maior rigor nas revisões e substituição de componentes expostos.
- Proteção física limitada: riscos de vandalismo ou sabotagem em ambientes urbanos ou desassistidos.
- Ruído estético: podem ser consideradas agressivas visualmente, especialmente em áreas residenciais de alto padrão.
- Limite de potência: a depender da estrutura, existe uma barreira prática de até 1 MVA por posto de transformação (sempre verifique junto à concessionária local).
Cenário rural
Desafios nas zonas rurais são típicos: acesso difícil, rede com grandes variações de tensão e espaço restrito para estruturas protegidas. Justamente nesse contexto, a subestação aérea brilha como uma alternativa extremamente funcional, inclusive permitindo a integração de geradores fotovoltaicos off-grid e on-grid (conheça as diferenças e vantagens dos sistemas solares).

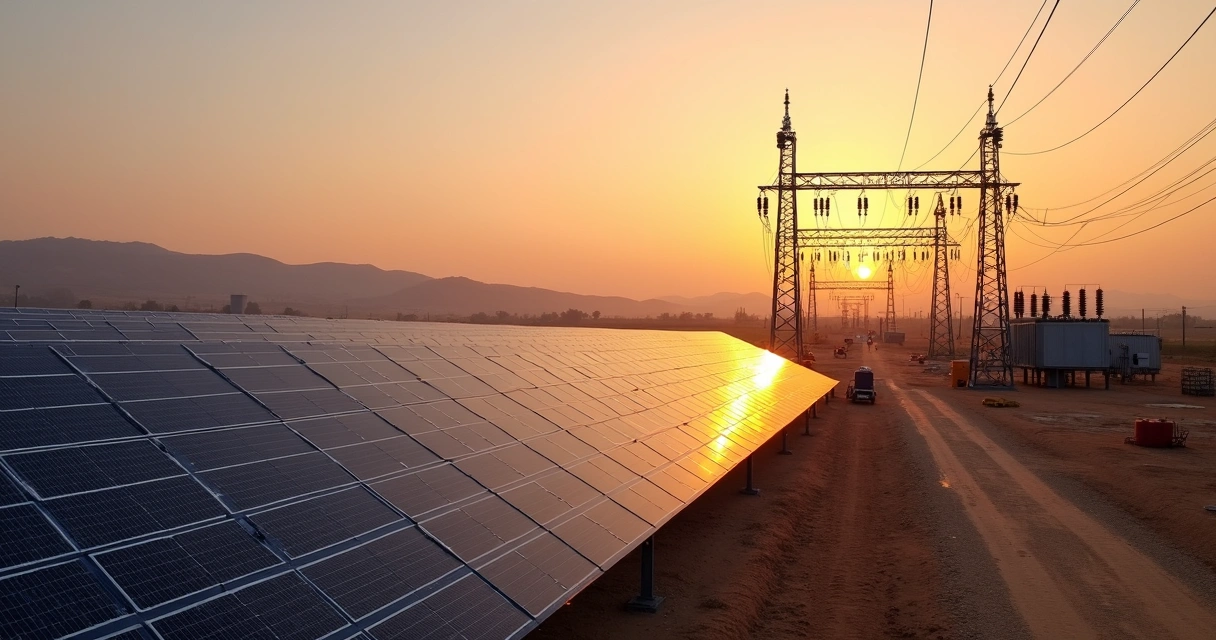

Exemplos práticos no setor solar e industrial
Não são poucos os projetos no Brasil em que a subestação aérea se mostrou decisiva. Imagine uma fazenda de médio porte, afastada de centros urbanos e com uma usina fotovoltaica conectada à rede pública.
A escolha por uma subestação aérea permite que a energia gerada seja transformada e distribuída localmente, atendendo tanto a irrigação quanto galpões e moradias. Com manutenção simples (sem necessidade de acesso por espaços confinados), a operação diária flui, e eventuais trocas de componentes são resolvidas em minutos.
Em ambientes industriais, principalmente na borda de cidades ou em lotes de zoneamento misto, essa estratégia também reduz custos de construção civil e agiliza a conexão com a concessionária.
Normas, regulamentações e responsabilidade técnica
Toda instalação elétrica de média tensão precisa seguir normas rígidas de segurança e operação. No Brasil, a referência básica é a NBR 14039, que detalha afastamentos, sinalização, proteção contra toques acidentais, aterramento, equipamentos e rotinas de inspeção.
- Exigência de projetos assinados por engenheiro eletricista.
- Periodicidade mínima das inspeções, especialmente em componentes expostos ao tempo.
- Registros detalhados sobre medições, manutenções e eventos ocorridos.
Engenheiros e técnicos eletricistas precisam manter credenciais atualizadas e buscar formação continuada. O próprio Centro Brasileiro de Energia Solar incentiva esse desenvolvimento técnico, prestando consultoria personalizada em projetos industriais e usinas solares de investimento, além do suporte completo em licitações.
Cumprir as normas é o caminho mais direto para segurança e durabilidade do sistema.
Documentação e autorização
A implantação de uma subestação aérea envolve a tramitação junto à concessionária local. Documentos de projeto, ARTs, memoriais e estudo de curto-circuito são exigidos. Também há inspeção pré-operacional, vara de proteção, e o laudo de entrada em operação.
Em sistemas de geração solar integrados à rede, o procedimento de homologação exige ainda análise de inversores, projetos de distribuição e adequação da medição (detalhes neste guia de energia solar fotovoltaica).

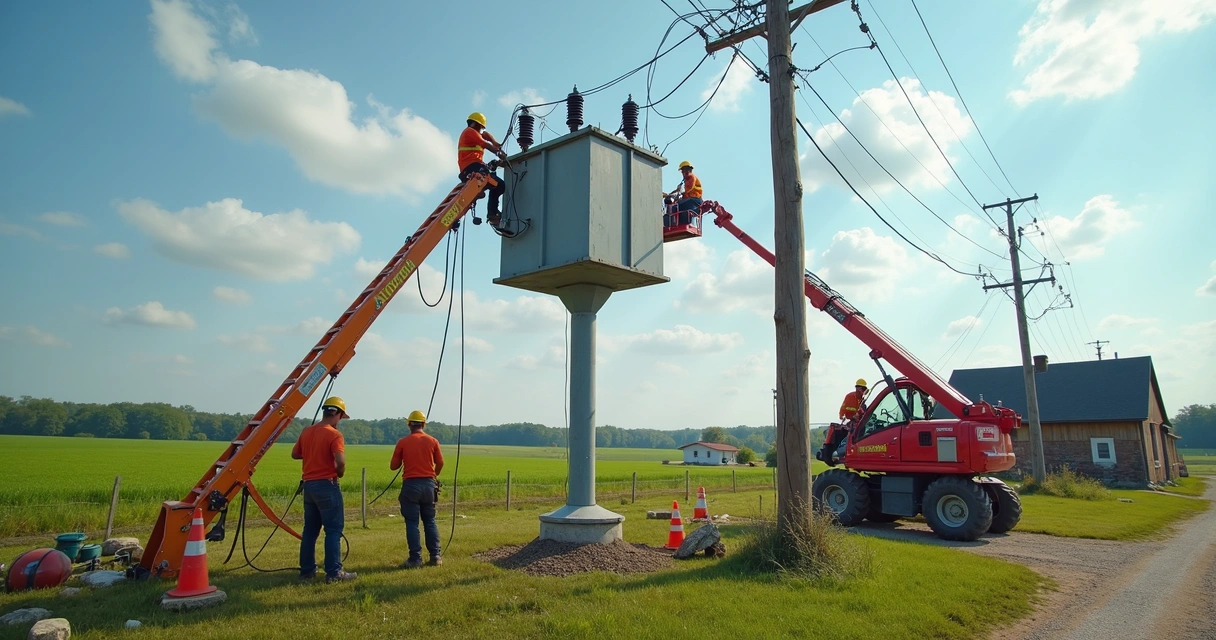

Passo a passo da instalação da subestação aérea
A montagem de uma subestação aérea requer etapas bem definidas. Não há espaço para improviso. Qualquer descuido pode significar danos materiais ou até acidentes fatais.
- Análise do local: avaliação da distância da rede, condições do solo, acesso para caminhões munck e ausência de interferências aéreas.
- Definição do projeto: dimensionamento do transformador, seleção dos dispositivos de proteção e desenho do arranjo físico.
- Preparação da fundação: perfuração e concretagem das bases onde serão fixados os postes (normalmente pré-moldados ou metálicos).
- Instalação dos postes: elevação das estruturas com auxílio de equipamentos apropriados, respeitando afastamentos conforme norma NBR 14039.
- Montagem dos componentes: fixação sequencial do transformador, chaves, para-raios, disjuntores e caixas de proteção; interligação dos cabos de média e baixa tensão.
- Aterramento: instalação de hastes ou malhas de cobre, conexão certinha entre componentes e a estrutura de terra (ver a importância de um bom sistema de aterramento).
- Testes de isolamento e proteção: antes do energizamento, são realizados ensaios para certificação da segurança elétrica.
- Ligação à rede e entrega: após aprovação e vistoria das autoridades competentes.
Por questões de segurança, apenas equipes de profissionais habilitados podem tocar qualquer etapa acima de 1000 volts. Tentativas amadoras são, literalmente, um convite ao desastre.

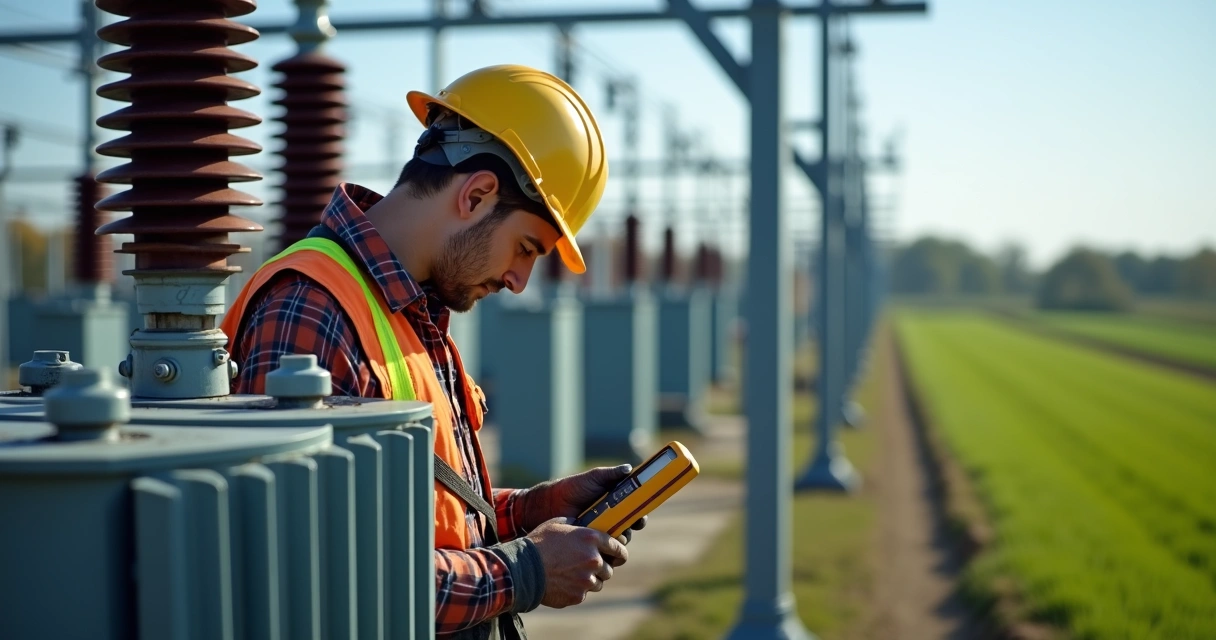

Cuidados com operação e manutenção
Instalar é só metade do caminho. Garantir o bom funcionamento de uma subestação exposta requer disciplina em manutenções, limpeza e vistoria.
Segundo o guia completo sobre instalação elétrica de média tensão, recomenda-se:
- Inspeção visual mensal dos terminais, isoladores, caixas de proteção e aterramento;
- Limpeza regular do equipamento (isoladores e para-raios), especialmente em regiões de poeira, maresia ou poluição;
- Ensaios periódicos de continuidade do aterramento e resistência do isolamento;
- Reaperto mecânico de conexões e verificação de corrosão;
- Testes funcionais em relés e disjuntores;
- Registro fotográfico e documentação de cada atuação.
A vida útil dos equipamentos pode ultrapassar 20 anos se essas recomendações forem seguidas com rigor. Pequenos problemas, quando identificados cedo, evitam quedas longas e trocas caras.
Prevenção não custa caro — caro mesmo é a correção do imprevisto.
Práticas recomendadas e soluções especializadas
Empresas sérias, como o Centro Brasileiro de Energia Solar, adotam protocolos modernos de manutenção preventiva, oferecem laudos periódicos por eletricistas experientes e treinam operadores locais para inspeção básica e primeiros atendimentos.
No momento de planejar expansões, revisões anuais ou atualização de equipamentos, contar com especialistas e fornecedores reconhecidos elimina riscos e abre portas para novas oportunidades, como a conexão de novos sistemas solares ou redução de custos em usinas maiores (dicas para reduzir custos em usinas solares).
Desafios futuros e inovações em subestações aéreas
Com a transição energética crescendo, mais miniusinas solares devem ser integradas diretamente às redes convencionais. Os fabricantes já oferecem transformadores mais leves, relés inteligentes com telemetria, e monitoramento online de corrente, temperatura e umidade — o que amplia a longevidade e a capacidade de resposta do sistema.
Além disso, a expansão do mercado livre de energia está tornando comum a necessidade de subestações flexíveis, capazes de absorver cargas variáveis e permitir negociação descentralizada (assunto que também tratamos na página sobre renováveis no Brasil).
Histórias que inspiram
O Brasil tem um repertório de exemplos práticos de subestações aéreas resolvendo desde problemas de acesso em regiões amazônicas até expansão industrial em polos do interior paulista. Não existe fórmula mágica, mas, na palma da mão, boas consultorias e conhecimento de campo mudam o jogo.
Errar na especificação, na mão de obra ou relaxar na revisão transformam ganhos de projeto em problemas graves. Proprietários e investidores já perceberam que, quando se trata de energia e segurança, planejamento e manutenção são aliados permanentes (conheça erros recorrentes que integradores de energia solar precisam evitar).
Conclusão
Escolher, instalar e operar uma subestação aérea parece tarefa para especialistas, e de fato é. Mas, com informação clara e apoio técnico, empresas, usinas e mesmo pequenos produtores podem transformar esse desafio em vantagem competitiva.
O Centro Brasileiro de Energia Solar acredita que democratizar o acesso a soluções de alta qualidade, incluindo subestações aéreas, favorece toda a cadeia energética nacional. Nosso compromisso é entregar não só produtos, mas também segurança, inovação e crescimento sustentável.
Desperte seu projeto, avance para o próximo nível e conte com quem entende do assunto. Quer saber como podemos ajudar? Fale conosco e conheça um portfólio de serviços capazes de revolucionar a sua relação com a energia solar!
Perguntas frequentes sobre subestação aérea
O que é uma subestação aérea?
É uma instalação elétrica erguida acima do solo, normalmente sobre postes, destinada a receber, transformar e distribuir energia elétrica em média tensão. O objetivo é adaptar o fornecimento das redes públicas para as necessidades locais, seja em propriedades rurais, pequenas indústrias ou para conexão de sistemas solares fotovoltaicos. Utiliza equipamentos como transformadores, chaves, disjuntores e pararraios, sempre com atenção à segurança e conforme padrões técnicos.
Como funciona uma subestação aérea?
Ela recebe energia em média tensão (tipicamente 13,8 kV ou 34,5 kV), realiza a transformação para baixa tensão (380/220V), executa medições e garante proteção contra falhas. Tudo acontece em uma estrutura elevada. Componentes como transformadores e chaves seccionadoras controlam e protegem a passagem da energia. Relés e fusíveis atuam automaticamente contra surtos e curtos-circuitos, enquanto um sistema de aterramento mantém a segurança dos operadores.
Quais são os tipos de subestação aérea?
As mais comuns são:
- De poste único: instalada em um único poste, ideal para cargas menores (até 75 kVA).
- Dupla coluna: utiliza dois postes, comportando potências médias (até 300 kVA), permitindo distribuição trifásica.
- Estrutura metálica especial ou compacta: para cargas superiores, pode agregar um pequeno abrigo e proteção extra.Algumas variações incluem módulos para áreas urbanas ou conjuntos prontos para alojar equipamentos extras (medidores, controles remotos etc.).
Como instalar uma subestação aérea?
É preciso seguir um roteiro rigoroso, incluindo análise prévia do local, elaboração do projeto por engenheiro eletricista, obtenção de aprovação junto à concessionária e contratação de equipe especializada. As etapas envolvem preparação das fundações, fixação dos postes, instalação dos equipamentos (transformador, chaves, proteção, aterramento), testes de segurança e conexão à rede. Todo o processo deve seguir as normas NBR 14039 e outras instruções técnicas para garantir segurança e confiabilidade.
Quanto custa uma subestação aérea?
O valor varia de acordo com a potência instalada, configuração do sistema, nível de proteção desejado e localização. Para sistemas de menor porte (50 a 300 kVA), os custos partem de cerca de R$35 mil a R$65 mil, incluindo projeto, equipamentos e mão de obra qualificada, podendo aumentar conforme a complexidade e exigências da concessionária. Em sistemas com integração fotovoltaica ou automatização, o investimento pode ser maior, mas, na maioria dos casos, gera economia e retorno sobre o investimento em poucos anos.
